蓝牙数传模块,IM电竞体育TD602

发表时间:2022-11-08  |  访问量:183

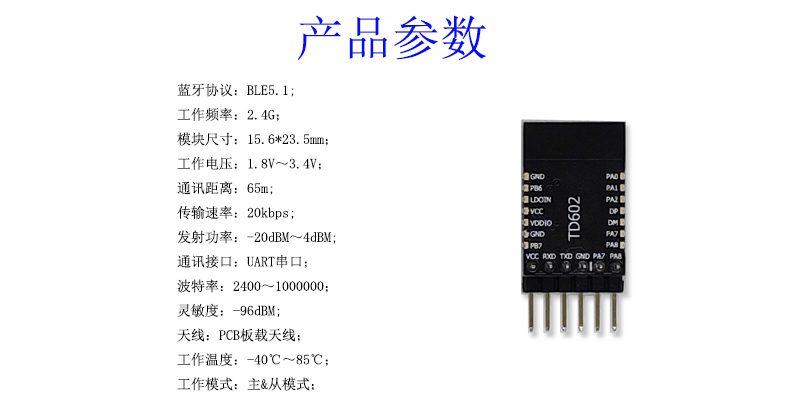

TD602蓝牙模块是IM电竞体育近期推出的一款蓝牙数传方案产品支持蓝牙BLE&SPP的纯数传芯片,可支持串口修改蓝牙名、UUID、MAC地址,以及直接操作蓝牙芯片自身的IO与PWM口,还包括支持简单明了的透传和串口AT控制功能。模块的具体参数如下:

IM电竞体育蓝牙芯片 IM电竞体育蓝牙数传芯片

此模块使用的是IM电竞体育TD5325A这款蓝牙BLE数传芯片,蓝牙5.1版本,芯片的亮点在于性能强,支持APP端直接对芯片做设置与查询操作。

芯片特点如下:
• 支持APP端直接控制芯片IO与PWM口;
• 支持APP端直接设置芯片参数,查询芯片状态;
• 支持BLE低功耗模式,且支持超低功耗睡眠与唤醒模式;
• 带硬件复位脚;
• 宽压供电:1.8V~4.5V, 纽扣与锂电池均可直接供电;

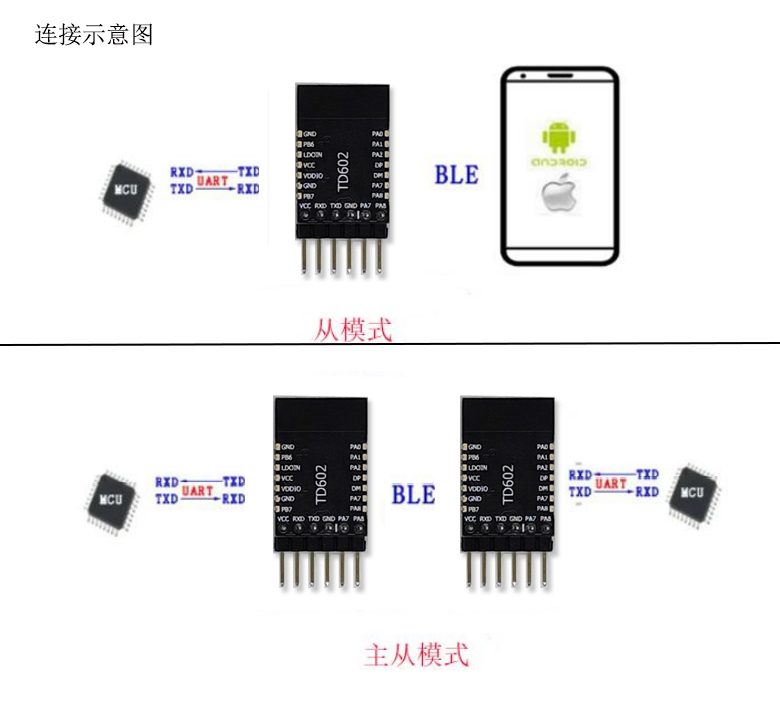

• 工作模式:主从模式;
• 内置高性能32位 MCU;
• 工作温度范围:-40℃ to +85℃;

应用场景:蓝牙数传控制、蓝牙透传

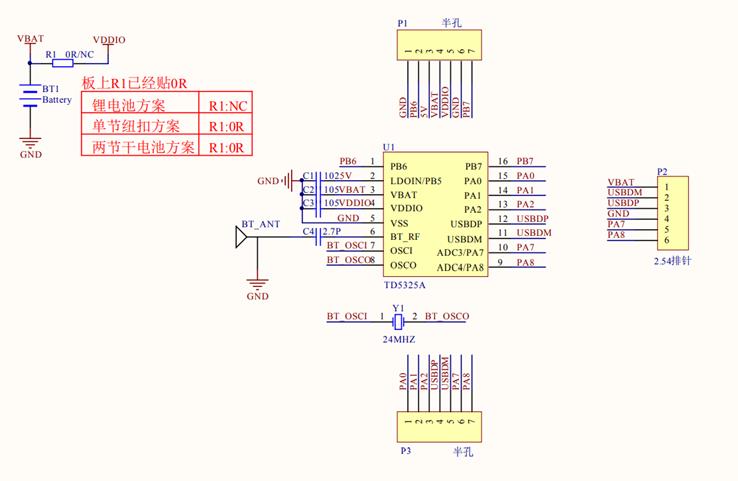

硬件参考设计如下:

蓝牙芯片

目前芯片有三种工作模式:正常工作模式、低功耗工作模式、超低功耗睡眠模式。功耗方面,在低功耗模式下,芯片功耗实测数据如下:



测试条件

数值

备注

低功耗模式

广播间隔250MS平均电流

340uA

测试条件如下:

1、测试时间3分钟;

2、广播包字节数:22。



广播间隔500MS平均电流

180uA

广播间隔750MS平均电流

130uA

广播间隔1000MS平均电流

100uA

广播间隔2000MS平均电流

64uA

广播间隔4000MS平均电流

40uA

保持连接平均电流

4.4mA



8. 常见问题集锦
Q: 可以使用手机设置芯片参数吗?
A: 可以。支持手机设置与查询芯片所有的参数,包括修改蓝牙名、UUID、重启芯片等,具体可使用我司提供的Demo APP来操作。

Q: 什么是蓝牙透传,有什么特点呢?
A: 蓝牙数据透传,指上位机 MCU 通过串口发任何的数据,蓝牙芯片收到之后,会直接通过蓝牙转发给手机端,同时手机端发送任何的数据,蓝牙芯片收到后都会通过串口下发给 MCU,我们的方案中,蓝牙透传是不需要任何的指令或者设置的。

Q: 怎么快速测试芯片功能与性能?
A: 建议搭配购买配套的Demo板(Demo板上的芯片用的就是TD5325A),方便直观地测试相关功能与性能。

 Q: 怎样在项目中快速集成此部分功能?
A: 建议先用Demo板测试相关功能与性能,达到项目预期后,量不大的情况下直接使用Demo模块,后续量大的话可根据提供的资料将芯片集成到贵司项目中,后续向我司批量采购相关芯片即可。

Q: 自定义蓝牙的名称能设置多少个字符?
A:可以设置28个内。

Q: 主机模式下,可以任意连接其他厂商的蓝牙吗?
A:不能连接。因为每家的蓝牙UUID等配置不一样,无法正常配对通讯。如有此需求可找我司定制开发。

Q: 可以定制开发吗?
A: 可以,在我司商业立项即可,可联系我司:0755-82922363
